Инфракрасная фотография: от I до R
29.10.2007 Максим Брацун, info@ferra.ru
Ferra.ru исследует инфракрасный диапазон на пригодность для творческой фотографии. Оборудование для съёмки и приёмы обработки снимков: как получить потрясающее ИК-фото в домашних условиях?

Съёмка в инфракрасном диапазоне – явление не новое в мире фотографии. Другое дело, что оно далеко не самое распространённое в среде любительского фото, а между тем сама возможность взглянуть на мир в совершенно «другом свете» представляется занимательнейшим занятием, посредством которого начинающий фотохудожник может раскрыть свой творческий потенциал.

Для начала немного теории, которая прояснит суть вопроса. Условно человеческий глаз способен с большим или меньшим успехом воспринимать световые лучи с длиной волны до 760 нм – диапазон от 380 нм до этого значения называется видимым оптическим спектром (от фиолетового цвета до красного). Всё, что лежит вне этого диапазона, человек фиксирует при помощи разного рода приборов, чтобы в конце концов привести световую информацию в видимый спектр (и не только). Этим мы и займёмся в нашем прикладном путеводителе, а именно попытаемся зафиксировать световой сигнал в ближнем инфракрасном диапазоне с длиной волны от 700 до 1000-1100 нм, чтобы получить примерно следующий результат:

Пример снимка в ИК-диапазоне

Интересно – как?

Оборудование
К сожалению, далеко не любая камера способна фиксировать свет в ИК-диапазоне. Если говорить о плёночных аппаратах, то тут всё просто: требуется специальная плёнка, которую чрезвычайно сложно найти в продаже и проявить в типичной лаборатории, – необходимы соответствующие навыки работы с таким достаточно редким материалом. Если сравнить финансовые и временные затраты на подготовку и осуществление ИК-съёмки на плёночнике и рядовой «цифре», то последний вариант со старта даёт 100 очков форы капризным негативам. Благо 2007 год уж на дворе, потому именно цифровой пример и рассмотрим.

Модернизация Canon 20D
Некоторые умельцы ловко удаляют лишние детали из фотокамер (на снимке – Canon 20D), чтобы сделать их максимально пригодными для съёмки в ИК-диапазоне. На сайте www.lifepixel.com можно найти множество подробнейших инструкций по адаптации зеркалок. Жаль, что после такой «модернизации» аппарат уже непригоден для обычной съёмки в видимом спектре

В принципе, оптическая система любой цифровой камеры пропускает ИК-излучение. Другое дело, что свет приходит на сенсор порой с недостаточной интенсивностью, потому что на абсолютном большинстве современных камер установлены специальные фильтры (Hot Mirror), предотвращающие появление назойливого муара при повседневной цветной фотосъёмке. Некоторые такие фильтры почти полностью отсекают ИК-диапазон (к примеру, абсолютное большинство зеркальных камер Canon менее всего пригодны для фотографирования в ИК), другие же позволяют получать приемлемые результаты даже на сравнительно коротких выдержках. Как выяснить, подходит ли ваша «камера-обскура» для съёмки летнего снега?

Для проверки вашей камеры на предмет профпригодности к ИК-съёмке существует чрезвычайно простая, но эффективная методика. В полной темноте следует навести пульт на объектив и нажать любую кнопку. Если в видоискателе появится светлая точка (чаще всего голубого или розового цвета) – значит, всё отлично, камера подходит. Для зеркальных камер, у которых визирование осуществляется через оптический видоискатель посредством объектива, следует сделать пару снимков со штатива или стола на разных выдержках и при разных диафрагмах. Если точка так и не появилась даже на 30-секундной выдержке – ищите другую камеру.

Тестирование камеры на пригодность для ИК-съёмки
Снимок сделан на Canon Powershot A70. В кадре – обычный бытовой ПДУ

Итак, с камерой более-менее понятно, но этого, конечно же, мало. Ещё одна необходимая деталь – светофильтр. Тут пользователям зеркальных камер повезло немного больше – в рознице можно довольно часто встретить ИК-фильтр практически любого диаметра. Стоят они недёшево: от $80 и более. Наибольшей популярностью пользуются проверенные временем модели Hoya R72 и Cokin 007, хотя вместе с каждой отдельной связкой «тушка»-объектив-фильтр нелишней будет возможность протестировать работоспособность комплекта перед покупкой. Обладатели цифромыльниц дополнительно к фирменному фильтру должны будут позаботиться и о переходных кольцах, которые позволяют «насаживать» разнообразный обвес на нестандартный объектив.

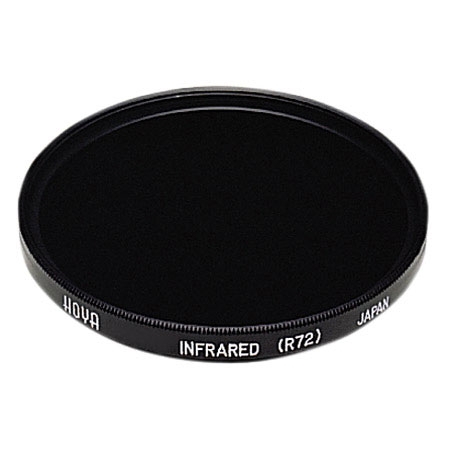

ИК-фильтр Hoya R72
Фильтр Hoya R72 диаметром 77 мм. Стоимость – от $150

Существует также возможность обойти стороной необоснованные для начинающего ИК-фотографа траты на фильтры. Для пущей экономии можно поступить так: взять один кадр проявленной, но незасвеченной (sic!) позитивной (sic!) плёнки 35 мм или же квадратный кусок аналогичной плёнки, но шириной 60 мм (формат 120). Возникает вопрос: «А где, собственно, такую плёнку взять?» В любой более-менее продвинутой фотолавке. Там же или в ближайшей фотолаборатории эту плёнку можно сдать на проявку.

Самодельный фильтр на М42 объективе «Гелиос» 58/2

Весь фокус в том, что такой позитив (ещё его называют слайд) «отсекает» видимый спектр света, зато пропускает ИК и УФ-диапазон, что нам и требуется. Затем кусочек плёнки (а возможно, даже несколько её слоёв – зависит от конкретной камеры/«стекла») необходимо приделать к объективу таким образом, чтобы была закрыта вся область внешней линзы. Конечно же, полностью покрыть эту поверхность не получится, потому следует использовать чёрный картон или другой светонепроницаемый материал, желательно чёрного цвета. Основная задача – соорудить фильтр, который покрывает большую часть поля зрения объектива и не пропускает лишний свет. Если всё получилось – самое время приступить непосредственно к творческому процессу.

Съёмка

Важно отметить, что компактные цифровые фотоаппараты, а также зеркальные камеры, снабжённые функцией визирования Live Veiw, намного удобнее в ИК-съёмке, чем обычные зеркальные камеры с оптическими видоискателями. Очевидно, что фокусироваться посредством ЖК-дисплея на порядок удобнее, чем постоянно снимать/одевать фильтр на объектив зеркалки перед каждым кадром. Впрочем, оба варианта вполне допустимы.

Пример снимка в ИК-диапазоне
На длинных выдержках не обойтись без штатива, а для пейзажей хорошо бы обзавестись широкоугольным объективом, пускай и не самым светосильным

Чаще всего в ИК-диапазоне приходится снимать на длинных выдержках с открытой диафрагмой, потому как количество света, попадающего на матрицу, ничтожно мало. Рекомендуется также вести съёмку в RAW и отключить автофокус, если это позволяет ваша камера. RAW будет полезен при последующей правке баланса белого, а автофокус в большинстве случаев будет врать из-за непрозрачного фильтра. При ограниченных возможностях настройки аппарата стоит сделать хотя бы несколько снимков с разной экспокоррекцией – разные варианты пригодятся при постпроцессинге. В общем и целом – не бойтесь экспериментировать, первый блин, как говорится, всегда комом, а следом придёт и авторское видение в ИК-диапазоне, и понимание особенностей вашей техники для этой нетривиальной задачи, и многое другое. Так или иначе, после нажатия на кнопку спуска затвора процесс создания ИК-шедевра не заканчивается. Далее следует процесс обработки.

Постпроцессинг
В качестве необходимого ПО выступает один-единственный Photoshop практически любой версии. Методов облагораживания вашего ИК-снимка и доведения его до состояния «прямиком на обложку» существует уйма, мы же остановимся на одном из самых простых и действенных а-ля «три шага к совершенству».

Исходное фото

Итак, имеем типичное ИК-фото с характерным красным (часто бывает алым или розовым) оттенком. Для начала приведём в порядок тональный диапазон, для чего следует открыть диалог Levels через Image -> Adjustments. Затем необходимо для каждого канала (NB: отдельно Red, Green и Blue) самый левый ползунок пододвинуть к левой начальной точке кривой гистограммы; правый, соответственно, к правой, а центральный выставить примерно на ту точку, которая находится посередине между абсолютным минимумом и максимумом графика.

Обработка ИК-фото

Судя по общей гистограмме, которую мы видели во вкладке Lavels до изменения уровней, в нашем изображении преобладают красный и голубой каналы. Чтобы привести фотографию в более пригодный для общественного показа вид, требуется заменить в Channel Mixer (также Image -> Adjustments) синий диапазон на красный, а красный на синий. Делается это просто: выбирается, к примеру, канал Red, и ползунок устанавливается на 0 в строке Red, а в строке Blue – на +100. По аналогии регулируем синий канал. Для любителей «быстрой наживы» можно выбрать предустановленный набор значений BW Infrared из выпадающего списка – так можно получить монохромный вариант вашего ИК-снимка.

Обработка ИК-фото

Остаётся лишь подшлифовать некоторые детали. Для регулировки тонального диапазона открываем Image -> Adjustments -> Shadow/Highlight. Radius рекомендую установить около 250-350 единиц, затем можно попробовать разные варианты настройки тональной ширины самых тёмных и самых светлых участков изображения. Именно тут могут пригодиться снимки с разной экспокоррекцией – порой из совершенно тёмных или полностью светлых областей на этом этапе можно «вытащить» много полезной информации.

Обработка ИК-фото

Если начистоту, то точной формулы для обработки ИК-фотографий просто не существует. Каждый отдельный случай – уникальный. Рассмотренный алгоритм – всего лишь пример для конкретного снимка. Вам же потребуется самостоятельно выбрать настройки на каждом шаге нашей схемы, чтобы получить аутентичный цветной снимок. Благо действий не так уж много – плодотворная почва для начала экспериментов. Дерзайте, и всё получится.

Конечный вариант ИК-фото

Резюме

Инфракрасная фотография – это ещё один пример богатого творческого потенциала фотографии, который многим начинающим фотографам ещё только предстоит раскрыть. Необычных фотографических техник – огромное множество, и совсем не обязательно владеть всеми ими в совершенстве, чтобы делать потрясающие сознание масс снимки. Смею вас уверить, фотошедевр можно получить даже при помощи одноразовой плёночной мыльницы. Самое главное в этом деле заключается всё же не в продвинутой камере вкупе с самой сексапильной моделью планеты, а непосредственно в голове автора, которую, как показывает практика, должен органично дополнять шустрый и умелый указательный палец правой руки. В общем, берите вашу «цифру» и бегите снимать ИК-пейзажи, пока листва совсем уж не опала, а в следующий раз мы расскажем о потрясающей технологии под названием HDR (High Dynamic Range).
